Dein Pinball ist fertig aufgebaut, aber etwas funktioniert noch nicht so, wie es soll? Viele Probleme lassen sich mit wenigen Kontrollen direkt beheben. Hier findest du die häufigsten Fehlerbilder und die passenden Lösungen Schritt für Schritt.
Sollte tatsächlich ein Teil defekt sein, kannst du über unser Ersatzteil-Formular kostenlos Ersatz anfordern. Ersatzteile gehen innerhalb von 1–2 Werktagen in den Versand; Lieferung 15–20 Werktage; Tracking per E-Mail.
Das Modell reagiert überhaupt nicht

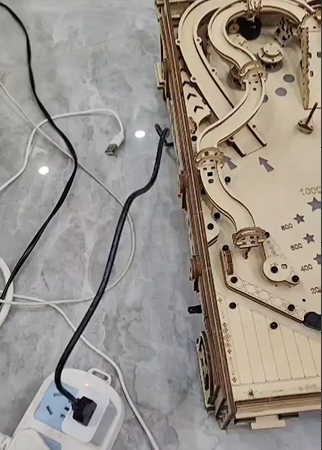

Prüfe zuerst, ob das Modell mit Strom versorgt wird und der Anschluss vollständig eingesteckt ist.

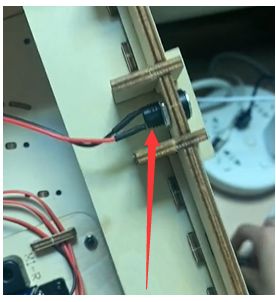

Kontrolliere anschließend das Gleichstromkabel P25. Ziehe vorsichtig daran und prüfe, ob das Kabel beschädigt ist oder einen Wackelkontakt hat. Ist P25 defekt, kannst du es kostenlos über unser Ersatzteil-Formular anfordern.
Kein Ton aus dem Lautsprecher
Wenn nach dem Einschalten weder beim Betätigen des Schalters noch beim Treffen eines Sensors ein Ton zu hören ist, kontrolliere zuerst alle Steckverbindungen.

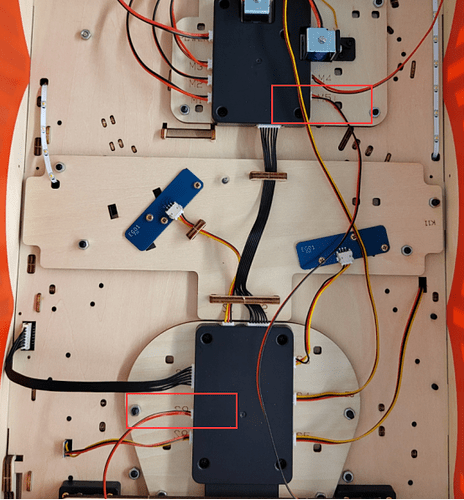

Die Verbindung zum Lautsprecher und zur zentralen Steuerung muss vollständig und fest sitzen.
Bleibt der Lautsprecher trotzdem stumm, kann entweder der Lautsprecher P36 oder die zentrale Steuerung P39 betroffen sein. In diesem Fall kannst du die benötigten Teile kostenlos nachbestellen.
Beim Punkten ertönt Musik, aber die Hintergrundmusik fehlt
Wenn beim Erzielen von Punkten ein Ton zu hören ist, die Hintergrundmusik aber fehlt, prüfe zunächst den Musikschalter.
Reagiert der Schalter nicht, kann P26 defekt sein und kostenlos ersetzt werden.
Wichtig: Der Schalter betrifft nur die Hintergrundmusik. Die Soundeffekte beim Punkten bleiben unabhängig davon aktiv.
Die Musik lässt sich nicht ausschalten
Kontrolliere zunächst, ob die Verbindung des Schalters vollständig eingesteckt ist.
Bleibt die Hintergrundmusik trotzdem dauerhaft eingeschaltet, sollte Schalter P26 geprüft beziehungsweise ersetzt werden.
Die Beleuchtung funktioniert nicht

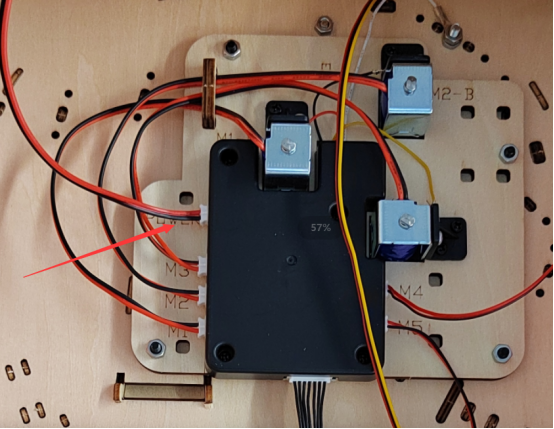

Kontrolliere zuerst die Kabel an der zentralen Steuerung. Alle Anschlüsse sollten vollständig und fest sitzen.
Prüfe anschließend auch die Steckverbindung der jeweiligen Beleuchtung auf der Rückseite.
Bleibt das Licht aus, kann entweder die zentrale Steuerung oder die entsprechende Lichterkette betroffen sein.

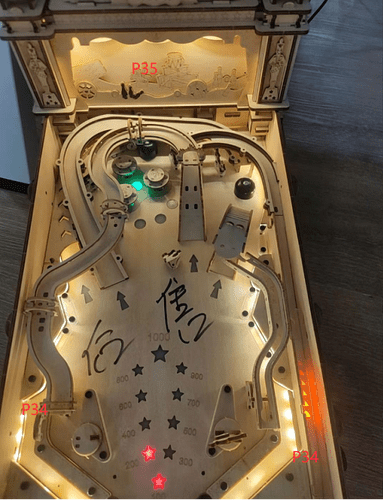

Je nach Position betrifft das:
- P35 – Scheinwerfer
- P34 – Seitenbeleuchtung
Die Lichter blinken, Sensoren zählen von selbst oder das Modell startet ständig neu
Wenn mehrere dieser Probleme gleichzeitig auftreten, solltest du zuerst die Stromversorgung prüfen.

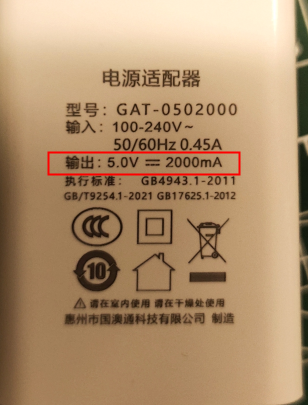

Verwende ein Netzteil mit 5 V / 2 A. Eine ungeeignete oder instabile Stromversorgung kann dazu führen, dass das Modell neu startet oder einzelne Funktionen unzuverlässig reagieren.
Prüfe anschließend die Umgebung. Sehr helles Licht kann die Infrarotsensoren beeinflussen. Teste das Modell deshalb einmal in einem dunkleren Raum oder decke den Sensorbereich testweise mit einem dunklen Tuch ab.
Kontrolliere danach noch einmal alle Kabelverbindungen und den Aufbau der Laufbahn. Achte besonders darauf, dass keine Bauteile an den Infrarotsensoren reiben oder deren Sichtbereich blockieren.
Prüfe außerdem das Kabel P25 auf einen möglichen Wackelkontakt. Ziehe es vorsichtig und beobachte, ob die Stromversorgung dabei unterbrochen wird.
Der obere Sensor zählt Punkte von selbst
Wenn der obere Balltreffer-Sensor automatisch Punkte hinzufügt, obwohl keine Kugel vorbeikommt, kann einfallendes Licht die Ursache sein.

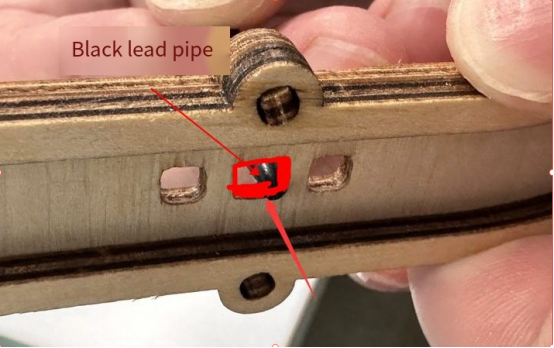

Ein Tipp aus der Community: Male die Innenwand der Öffnung von Sensor P32 vorsichtig mit einem schwarzen Bleistift aus. Dadurch können störende Lichtreflexionen reduziert werden.
Teste anschließend erneut, ob der Sensor nur noch reagiert, wenn tatsächlich eine Kugel vorbeikommt.
Ein Sensor zählt automatisch Punkte
Kontrolliere zuerst die Steckverbindungen und prüfe, ob die Laufbahn korrekt aufgebaut ist.
Du kannst die Sensoren einzeln abstecken und erneut testen. So lässt sich leichter herausfinden, welcher Sensor das automatische Signal verursacht.
Bleibt das Problem bestehen, kann der entsprechende Infrarotsensor oder die zentrale Steuerung betroffen sein.
Ein Infrarotsensor reagiert überhaupt nicht
Prüfe zuerst die Steckverbindungen des Sensors.
Wenn möglich, kannst du die Anschlüsse zweier Sensoren tauschen. Wandert der Fehler mit dem Sensor mit, liegt das Problem wahrscheinlich am Sensor selbst. Bleibt der Fehler am gleichen Anschluss bestehen, kann die Ursache an der zentralen Steuerung liegen.
Punkt D reagiert auf den Finger, aber nicht auf die Stahlkugel
Wenn der Sensor bei Berührung funktioniert, aber die Stahlkugel nicht erkennt, liegt die Ursache häufig an der Position der Kugelbahn.
Prüfe, ob die Kugel wirklich durch den vorgesehenen Sensorbereich läuft.
Bleibt das Problem bestehen, kann die Infrarotüberwachung P33 betroffen sein.
Punkt A reagiert nur auf Berührung
Kontrolliere die Montage des Fallpunkts A. Die Kugel muss den Sensorbereich korrekt passieren.
Reagiert der Sensor weiterhin nur auf Berührung, kann die Infrarotüberwachung P31 ersetzt werden.
Die angezeigte Punktzahl stimmt nicht
Prüfe zuerst sämtliche Sensoranschlüsse und kontrolliere, ob die Sensoren richtig positioniert sind.
Teste anschließend jeden Sensor einzeln. So kannst du feststellen, ob ein bestimmter Sensor falsche oder zusätzliche Signale auslöst.
Ein elektromagnetischer Balltreffer reagiert nicht

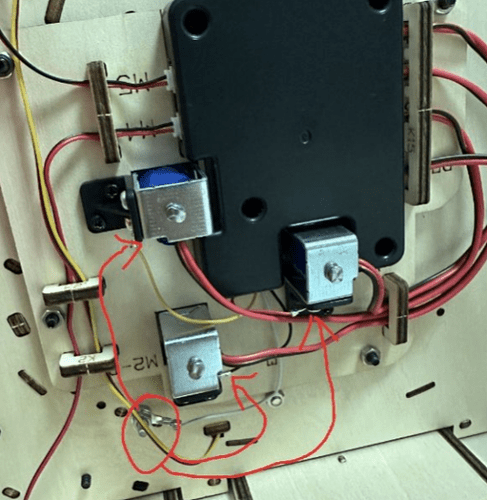

Kontrolliere zuerst, ob die Mutter P42 fest sitzt und alle Kabel richtig angeschlossen sind.
Schalte das Modell anschließend ein und prüfe, ob der Balltreffer überhaupt reagiert.
Wenn keine Reaktion vorhanden ist, kann die zentrale Steuerung betroffen sein.
Reagiert das System grundsätzlich, kannst du die weiße Leitung vorsichtig lösen und die Anschlüsse gemäß Anleitung testen. Gibt es dabei weiterhin keine Reaktion, können die zentrale Steuerung P39 oder der entsprechende Elektromagnet betroffen sein.
Ist ein Soundeffekt zu hören, aber der Ball wird nicht bewegt, liegt die Ursache wahrscheinlich am Elektromagneten.
Der elektromagnetische Balltreffer reagiert zu langsam
Prüfe zunächst, ob alle Bauteile gemäß Anleitung montiert sind und die Mutter P42 nicht locker sitzt.
Reinige außerdem Stahlkugeln und Kontaktflächen. Kontrolliere auch das leitende Tuch P40.
Bereits kleine Verschmutzungen oder eine ungünstige Position können die Reaktion beeinflussen.
Der Balltreffer bewegt sich nach unten, federt aber nicht zurück
Starte das Modell zunächst einmal vollständig neu.
Bleibt der Balltreffer anschließend weiterhin unten, kann der entsprechende Elektromagnet betroffen sein.
Das Modell startet neu, sobald die Kugel einen Balltreffer trifft
Prüfe zuerst die Stromversorgung.
Verwende ein Netzteil mit 5 V / 2 A und teste anschließend alle Funktionen erneut. Besonders beim Auslösen der elektromagnetischen Elemente wird kurzzeitig mehr Leistung benötigt.

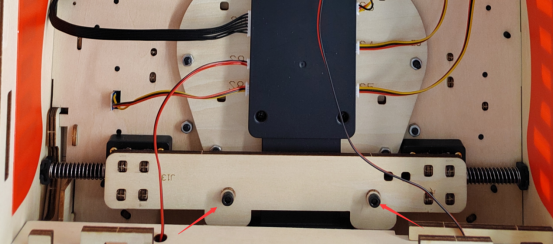

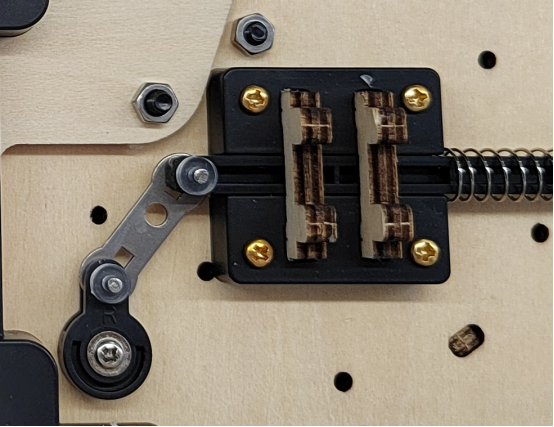

Die linken oder rechten Flipperfinger bleiben hängen
Bewege die Flipperfinger zunächst mehrmals hintereinander. Die beweglichen Holzteile können sich dadurch etwas einspielen und anschließend leichter laufen.

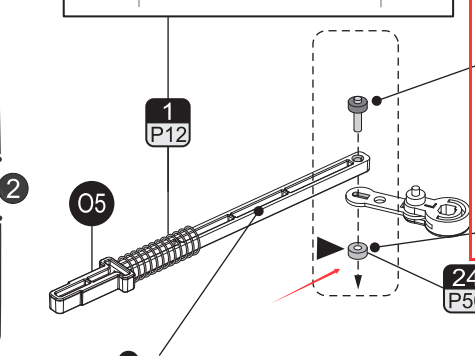

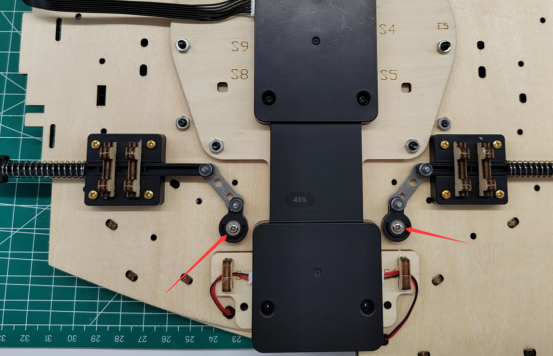

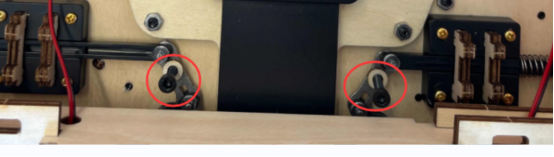

Kontrolliere danach die Schraube P49. Ist sie zu fest angezogen, löse sie ein kleines Stück und teste die Bewegung erneut.
Prüfe außerdem, ob P49 korrekt durch die Öffnung von P15 geführt wurde.
Kontrolliere anschließend J2. Dieses Teil muss vollständig nach unten gedrückt sein. Sitzt es nicht richtig, kann sich die Vorderseite anheben und der Flipperfinger bleibt hängen.
Auch die Schraube P5 darf nicht zu fest angezogen sein. Löse sie gegebenenfalls minimal und teste die Bewegung erneut.
Zum Schluss solltest du P15 vollständig wachsen beziehungsweise schmieren. Kontrolliere dabei auch, ob Stahlachse und Führung korrekt eingesetzt sind.
Die Verbindung sollte frei beweglich bleiben und nicht zu stark zusammengedrückt werden.
O1 zeigt in die falsche Richtung
Prüfe noch einmal die Montage der Stangen und die Orientierung von O1.
Schon eine verkehrt eingesetzte Verbindung kann die Bewegungsrichtung verändern.
Der Ball lässt sich nicht abschießen
Kontrolliere die Montage von J10 und P13.
Ziehe die Feder vollständig zurück und beobachte, ob die Kugel sauber in die vorgesehene Richtung geschossen wird.
Die Kugel bleibt auf der Bahn stecken
Stelle das Modell zuerst auf eine möglichst ebene Fläche.
Bleibt eine Kugel trotzdem hängen, kannst du das Modell vorsichtig etwas bewegen. Prüfe anschließend die betreffende Stelle der Bahn und achte darauf, dass alle Bauteile vollständig eingesetzt sind und keine Kante in die Laufbahn hineinragt.
Beim Fallen der Kugel gibt es keinen Sound und die Punktzahl wird nicht reduziert

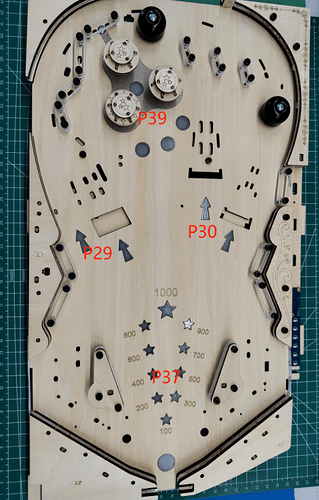

Kontrolliere die Befestigung und Anschlüsse rund um P37.
Bleibt die Funktion aus, kann die zentrale Steuerung betroffen sein und sollte überprüft beziehungsweise ersetzt werden.
Wenn du trotzdem nicht weiterkommst
Bei diesem Modell arbeiten Holzmechanik, Sensoren, Beleuchtung und Elektronik zusammen. Deshalb kann schon eine kleine Fehlstellung dazu führen, dass eine Funktion nicht richtig reagiert.
Arbeite die passende Stelle oben Schritt für Schritt durch und teste nach jeder Änderung erneut. So findest du meistens schnell heraus, wo es hakt.
Wenn wirklich ein Teil defekt ist, kannst du es kostenlos über unser Ersatzteil-Formular anfordern. Ersatzteile gehen innerhalb von 1–2 Werktagen in den Versand; Lieferung 2–4 Werktage; Tracking per E-Mail.
Und wenn du an einer Stelle gar nicht weiterkommst: Melde dich bei uns. Wir lassen dich nicht hängen – bis aus „Warum funktioniert das nicht?“ ein „Yes, läuft!“ wird.
