ROKR Retro Grammophon – Fehlerbehebung & praktische Tipps

Dein Grammophon ist fertig aufgebaut, aber der Plattenteller dreht sich nicht, die Musik klingt zu langsam oder es kommt gar kein Ton? Keine Sorge – bei diesem Modell können schon kleine Einstellungen einen großen Unterschied machen.

Hier findest du die häufigsten Fehler und die passenden Lösungen Schritt für Schritt. Arbeite am besten immer nur einen Punkt nach dem anderen durch und teste anschließend erneut.

Bevor du loslegst

Entferne vor dem Abspielen die Schutzhülle des Abspielstifts. Nach der Nutzung kannst du sie wieder aufsetzen, damit der empfindliche Stift geschützt bleibt.

Lege die Schallplatte so auf, dass die Wiedergabe am äußeren Ring beginnen kann.

Achte außerdem darauf, dass das Grammophon stabil und gerade steht. Schon kleine Bewegungen können sich auf die Wiedergabe auswirken.

[Die Plastikabdeckung an der Nadel]

Welche Version des Grammophons hast du?

Beim Grammophon gibt es einen wichtigen Unterschied:

LKB01: Diese Version wird nach dem Aufbau von Hand angetrieben.

LKB01D: Diese Version besitzt zusätzlich einen elektrischen Antrieb.

Wenn dein Modell keinen elektrischen Antrieb besitzt, ist das also nicht automatisch ein fehlendes oder defektes Teil.

[Wir verkaufen nur den LKB01D]

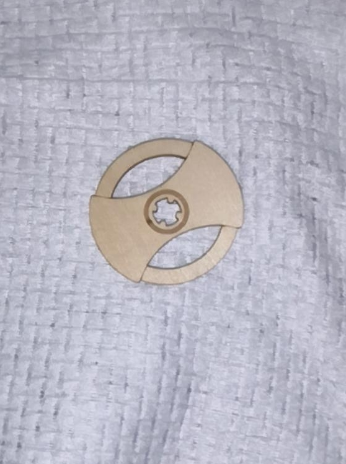

Wofür ist das Teil F16?

F16 ist ein Hilfswerkzeug für Schallplatten mit einer größeren Öffnung in der Mitte.

Du brauchst es also nicht zwingend bei jeder Schallplatte.

[Bild: Verwendung von F16]

Probleme beim Aufbau

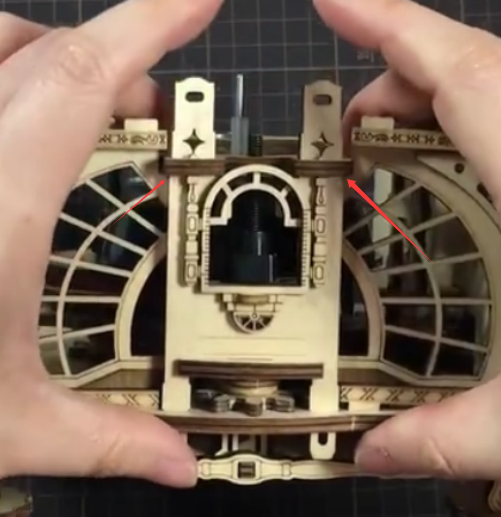

Die Geschwindigkeitsbegrenzung P35 lässt sich nicht richtig einsetzen

Bei P35 müssen alle drei Befestigungspunkte möglichst gleichmäßig eingestellt werden.

Arbeite langsam und Stück für Stück. Wenn sich P35 auf einer Seite stärker absenkt und dadurch schräg sitzt, gleiche zunächst den entsprechenden Befestigungspunkt aus, bevor du weitermachst.

P35 sollte am Ende gleichmäßig und gerade sitzen. Wird das Teil schief eingesetzt, kann es sich verkanten.

Die Stahlachse sitzt zu hoch

Achte beim Einsetzen der Stahlachse darauf, dass sie nicht über die Holzplatte hinausragt.

Eine falsch sitzende Achse kann später die Bewegung des Mechanismus beeinträchtigen.

[Bild: richtige Höhe der Stahlachse]

I2 ist nicht vollständig eingesetzt

Drücke I2 vollständig bis zum Anschlag in die vorgesehene Position.

Sitzt das Teil nur teilweise, können die nachfolgenden Bauteile ebenfalls nicht korrekt arbeiten.

Die Stahlachse muss E28 halten

An dieser Stelle ist es genau andersherum: Die Stahlachse muss weit genug herausstehen, damit sie den darunterliegenden Drehteller E28 sicher hält.

Vergleiche die Position am besten direkt mit dem Bild.

Der Plattenteller dreht sich nicht

Hier lohnt es sich zuerst zu unterscheiden, ob du das Grammophon manuell oder elektrisch betreibst.

Bei manuellem Betrieb

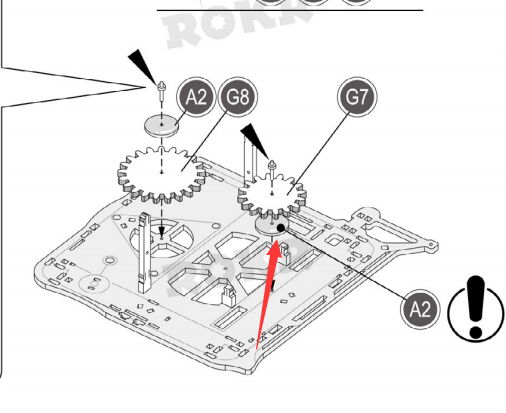

Prüfe zuerst A2. Das Teil darf weder fehlen noch an der falschen Position eingebaut sein.

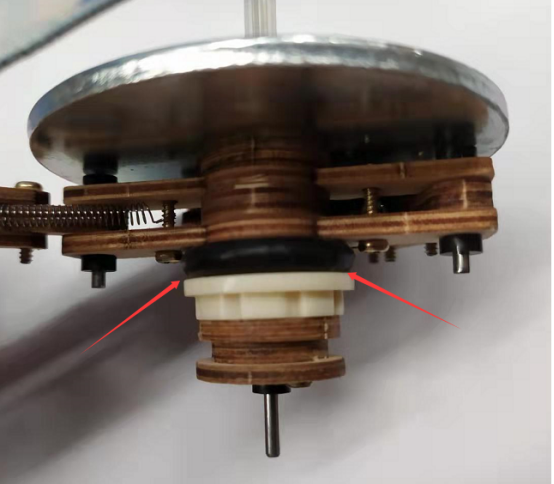

Kontrolliere anschließend P34. Wenn der rutschhemmende Schlauch beziehungsweise Gummiring keinen ausreichenden Halt mehr bietet, kann der Antrieb durchrutschen.

Ist P34 beschädigt oder stark abgenutzt, sollte das Teil ersetzt werden.

Bei elektrischem Betrieb

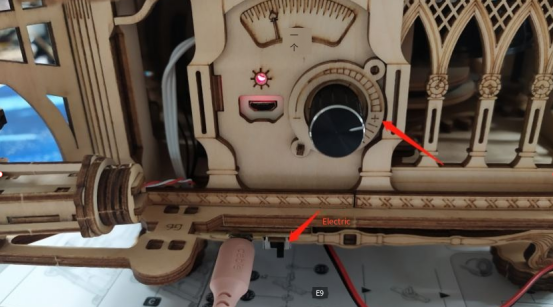

Prüfe zuerst, ob der elektrische Antrieb mit dem richtigen Anschluss verbunden ist.

Für den Betrieb muss der vorgesehene untere Anschluss verwendet werden. Der obere Anschluss hat eine andere Funktion.

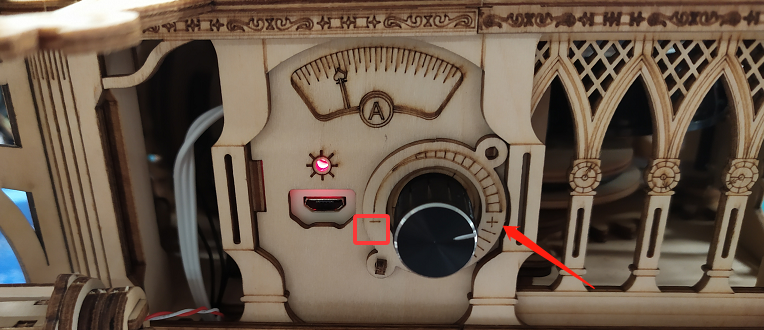

Stelle außerdem die Lautstärke beim Start zunächst möglichst niedrig ein. Sobald sich das Grammophon gleichmäßig dreht, kannst du die Lautstärke langsam erhöhen.

Nach dem Einschalten kann es einen Moment dauern, bis sich der Mechanismus langsam in Bewegung setzt. Gib dem Grammophon deshalb kurz Zeit, bevor du von einem Fehler ausgehst.

Der Griff und die Zahnräder drehen sich, aber die Schallplatte nicht

Wenn sich der Mechanismus bewegt, der Plattenteller aber stehen bleibt, prüfe zuerst P34.

Der Gummiantrieb muss sauber aufliegen und genügend Halt haben.

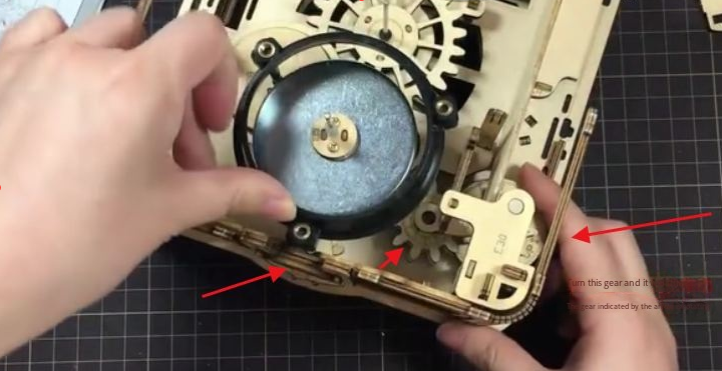

Kontrolliere anschließend den Abstand zwischen Zahnrad und Gummiantrieb. Ist der Abstand zu groß, kann die Kraft nicht richtig übertragen werden.

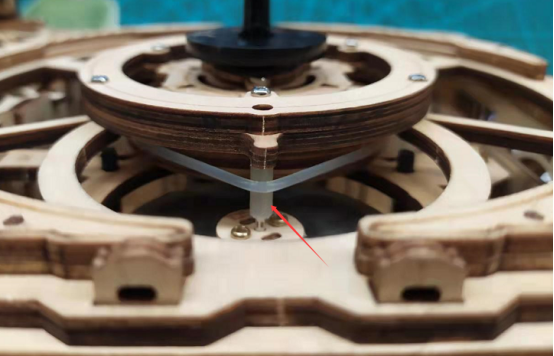

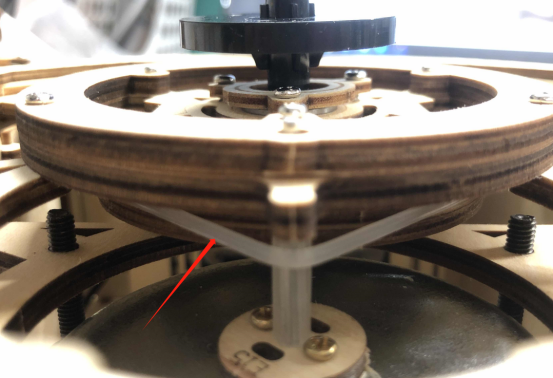

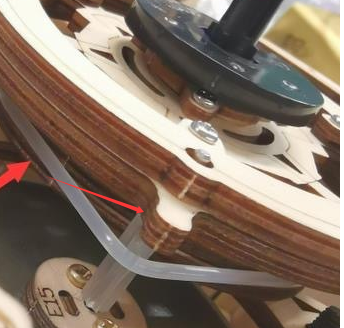

Achte außerdem darauf, dass der Gummiring nicht von P34 auf die Stahlachse gerutscht ist.

Das Grammophon dreht sich zu langsam

Wenn sich die Platte dreht, aber deutlich zu langsam läuft oder Stimmen ungewöhnlich tief klingen, prüfe zuerst die Geschwindigkeitseinstellung.

Stelle P35 schrittweise höher und teste anschließend erneut.

Kontrolliere außerdem:

• sitzt P7 korrekt in der vorgesehenen Bohrung?
• läuft P34 frei und ohne durchzurutschen?
• sitzt der Gummiring richtig?
• bewegen sich die beteiligten Zahnräder frei?

Ändere immer nur eine Sache und teste danach erneut. So findest du leichter heraus, was die Ursache war.

Das Grammophon dreht sich elektrisch nicht und du hörst nur ein Geräusch

Prüfe zunächst, ob der elektrische Antrieb richtig angeschlossen und eingeschaltet ist.

Kontrolliere anschließend, ob die Lautstärke nicht vollständig auf 0 steht und alle Verbindungen zur Steuerung richtig sitzen.

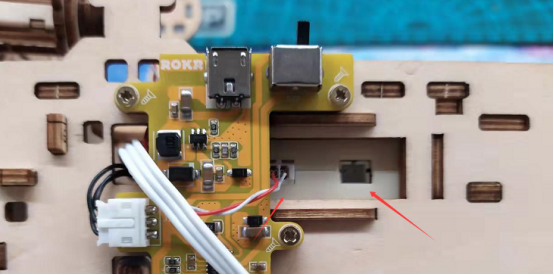

Bleibt nur ein Brummen oder Knistern zu hören und der Mechanismus bewegt sich überhaupt nicht, kann die Elektronik betroffen sein.

In diesem Fall melde dich bei uns, bevor du weiter am Mechanismus arbeitest. Wir schauen gemeinsam, welches Teil geprüft oder ersetzt werden sollte.

Der Plattenteller dreht sich, aber es kommt kein Ton

Wenn die Mechanik funktioniert, aber kein Ton zu hören ist, kontrolliere zuerst alle Steckverbindungen.

Die Stecker müssen vollständig sitzen und mit den richtigen Anschlüssen verbunden sein.

Prüfe danach, ob die Wiedergabe beziehungsweise Lautstärke eingeschaltet ist.

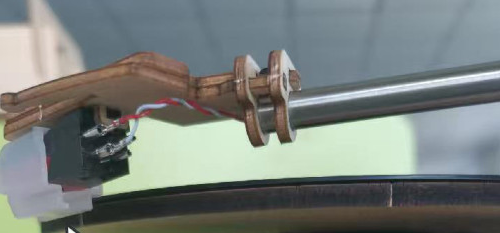

Besonders wichtig ist außerdem der Anschluss des Tonabnehmers:

Rotes Kabel nach oben, weißes Kabel nach unten.

Sind die beiden Kabel vertauscht oder nicht vollständig eingesteckt, kann die Wiedergabe beeinträchtigt werden.

Der Ton klingt verzerrt oder instabil

Prüfe zuerst, ob das Grammophon stabil und gerade steht.

Kontrolliere anschließend P34, die Position der Stahlachse und den Sitz der beweglichen Teile. Auch der Tonarm sollte stabil sitzen.

Falls der Tonarm Spiel hat, kontrolliere die entsprechende Befestigung und P41.

Bedenke dabei: Das Holzgrammophon funktioniert mechanisch und ist kein modernes Hi-Fi-Gerät. Ein charakteristischer, etwas ursprünglicher Klang gehört deshalb zum Erlebnis dazu.

Wenn der Klang allerdings stark verzerrt ist, aussetzt oder ungewöhnliche Geräusche entstehen, melde dich bei uns – am besten mit einem kurzen Video, auf dem wir Ton und Bewegung gleichzeitig sehen können.

Noch nicht gelöst?

Bei diesem Grammophon greifen viele kleine Zahnräder, Achsen und Antriebsteile ineinander. Deshalb kann schon ein Bauteil, das nur ein kleines Stück zu hoch, zu tief oder zu fest sitzt, die Bewegung beeinflussen.

Gehe die passende Stelle deshalb Schritt für Schritt durch und teste nach jeder Änderung erneut. Oft ist genau diese kleine Korrektur der Moment, in dem plötzlich alles zusammenspielt.

Wenn du trotzdem nicht weiterkommst, melde dich bei uns. Wir lassen dich nicht hängen – und helfen dir dabei, bis sich die Platte dreht und dein selbst gebautes Grammophon endlich spielt.
